GreenConn: Новые продукты

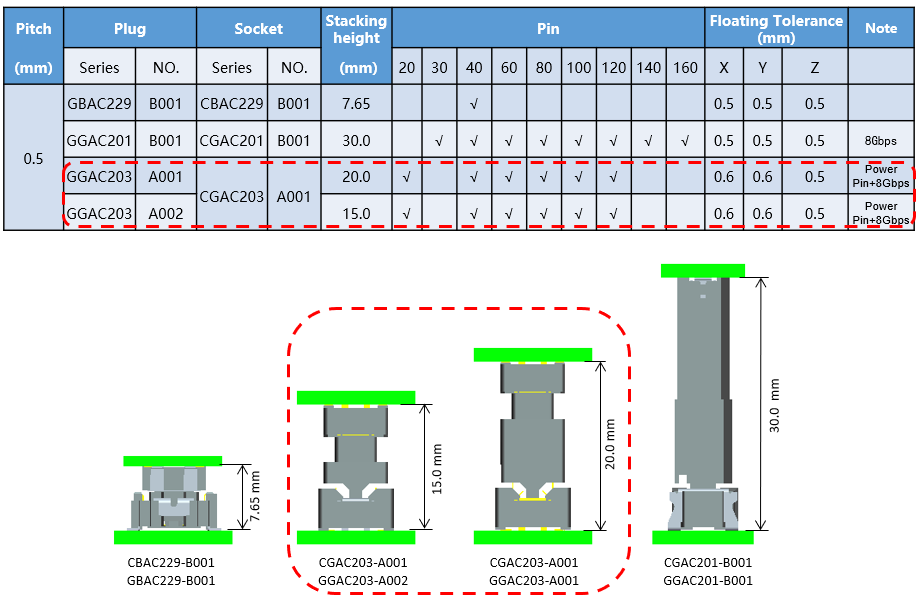

Компания Greenconn выпустила новую серию плавающих разъемов "плата-плата" с высотой сопряжения 20 мм и 15 мм: GGAC203 /CGAC203.

Плавающий механизм Greenconn характеризуется поглощением ошибок выравнивания в точке контакта розеток. Двойные контакты смещаются относительно движения разъема, что позволяет достичь гибкого диапазона движения.

Плавающие разъемы серии GGAC203/ CGAC203 оснащены более прочными пластиковыми направляющими стойками для облегчения выравнивания. Кроме того, упаковка в виде катушки для этих изделий идеально подходит для автоматизированного производства. Основные технические характеристики этой серии следующие:

 • Шаг: 0,50 мм

 •  Высота сопряжения : 15 мм, 20 мм

 •  Допуск плавания: оси X/Y ±0,6 мм, ось Z: ±0,5 мм.

 •  Варианты количества выводов: 20/40/60/80/100/120

 •  Высокоскоростная передача данных: 8 Гбит/с

 •  Мощность тока: Сигнальный контакт 0,5A/контакт, силовой контакт 3A/контакт

 •  Диапазон рабочих температур: от -55℃ до +105℃

Как мы уже знаем, плавающие разъемы "плата-плата" имеют пружинообразный механизм, который позволяет снизить напряжение на клеммах, вызванное износом контактной поверхности, а также обеспечивает более высокий уровень виброустойчивости. Данный тип разъемов может выдерживать определенный диапазон дополнительных допусков по всем осям X, Y и Z, что обеспечивает более высокий диапазон смещения в процессе сопряжения. Благодаря уникальным преимуществам плавающего механизма, эти разъемы широко используются в автомобильной, медицинской, бытовой технике, промышленном оборудовании и других областях. Даже в жестких условиях эксплуатации, таких как постоянная вибрация, плавающие разъемы могут поддерживать высоконадежное и высокопроизводительное соединение.






 Серия GGAC203-A001

 Чертеж






    Серия CGAC203-A001

    Чертеж
