Новые серии микроконтроллеров Artery AT32F455/F456/F457: есть три шины CAN FD!
Компания Artery запускает в серийное производство анонсированные ранее микроконтроллеры серий AT32F455/F456/F457.
Российские разработчики ждали этих контроллеров с особым интересом, поскольку в них поддерживается работа с тремя интерфейсами CAN FD одновременно.
Кроме того, предлагается богатый выбор периферийных устройств и расширенных портов ввода-вывода, включая до 3 I2C, 4 SPI/I2S (2 полнодуплексных), полнодуплексный I2SF, 8 USART, 3 CAN, SDIO, USB OTG FS, интерфейс QSPI для поддержки внешней памяти SPI или SPI RAM и интерфейс XMC, который поддерживает SDRAM, SRAM, PSRAM, NOR Flash и другие виды микросхем памяти. Кроме того, серия содержит 2 12-разрядных 16-канальных высокоскоростных АЦП со скоростью 5,33 Мбит/с, 2 12-разрядных ЦАП, 8 16-разрядных универсальных таймеров, 2 32-разрядных универсальных таймера, 2 базовых таймера, а также аппаратные ускорители AES и TRNG. Все эти функции предназначены для улучшения защиты кода и данных при одновременном обеспечении высокой производительности.
Серии AT32F456/F457 отличаются от AT32F455 наличием 3 портов CAN FD, а серия AT32F457 – еще и наличием Ethernet MAC.
Полностью наличие необходимой периферии в различных чипах серий AT32F455/F456/F457 приведено в таблице ниже.
| Product Series | Part No. |
|---|---|
| AT32F455 | AT32F455CCU7 |
| AT32F455 | AT32F455CEU7 |
| AT32F455 | AT32F455CCT7 |
| AT32F455 | AT32F455CET7 |
| AT32F455 | AT32F455RCT7 |
| AT32F455 | AT32F455RET7 |
| AT32F455 | AT32F455VCT7 |
| AT32F455 | AT32F455VET7 |
| AT32F455 | AT32F455ZCT7 |
| AT32F455 | AT32F455ZET7 |
| AT32F456 | AT32F456CCU7 |
| AT32F456 | AT32F456CEU7 |
| AT32F456 | AT32F456CCT7 |
| AT32F456 | AT32F456CET7 |
| AT32F456 | AT32F456RCT7 |
| AT32F456 | AT32F456RET7 |
| AT32F456 | AT32F456VCT7 |
| AT32F456 | AT32F456VET7 |
| AT32F456 | AT32F456ZCT7 |
| AT32F456 | AT32F456ZET7 |
| AT32F457 | AT32F457RCT7 |
| AT32F457 | AT32F457RET7 |
| AT32F457 | AT32F457VCT7 |
| AT32F457 | AT32F457VET7 |
| AT32F457 | AT32F457ZCT7 |
| AT32F457 | AT32F457ZET7 |
| Speed (MHz) | Flash (KB) | SRAM (KB) | I/O | QSPI | Adv. TM (16-bit) | GPTM (32-bit) | GPTM (16-bit) | Basic TM (16-bit) | IRTM | Systick (24-bit) | WDT | WWDT | RTC (Enh.) | I2C | SPI | (F/H)I2S | USART/UART | SDIO | USB OTG | CAN-FD/CAN | Eth. MAC | ADC Engine | ADC (Msps) | 12-bit ADC ch. | DAC Engine | XMC | SDRAM | TRNG | AES | PKG | Size | Temp. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 192 | 256 | 96+12 | 39 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 7/0 | 1 | FS | 0/3 | - | 2 | 5.33M | 10 | 2 | - | - | 1 | 1 | QFN48 | 6x6 | -40~105°C |
| 192 | 512 | 128+16 | 39 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 7/0 | 1 | FS | 0/3 | - | 2 | 5.33M | 10 | 2 | - | - | 1 | 1 | QFN48 | 6x6 | -40~105°C |
| 192 | 256 | 96+12 | 39 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 7/0 | 1 | FS | 0/3 | - | 2 | 5.33M | 10 | 2 | - | - | 1 | 1 | LQFP48 | 7x7 | -40~105°C |
| 192 | 512 | 128+16 | 39 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 7/0 | 1 | FS | 0/3 | - | 2 | 5.33M | 10 | 2 | - | - | 1 | 1 | LQFP48 | 7x7 | -40~105°C |
| 192 | 256 | 96+12 | 53 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 0/3 | - | 2 | 5.33M | 16 | 2 | 1 | - | 1 | 1 | LQFP64 | 10x10 | -40~105°C |
| 192 | 512 | 128+16 | 53 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 0/3 | - | 2 | 5.33M | 16 | 2 | 1 | - | 1 | 1 | LQFP64 | 10x10 | -40~105°C |
| 192 | 256 | 96+12 | 85 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 0/3 | - | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP100 | 14x14 | -40~105°C |
| 192 | 512 | 128+16 | 85 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 0/3 | - | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP100 | 14x14 | -40~105°C |
| 192 | 256 | 96+12 | 117 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 0/3 | - | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP144 | 20x20 | -40~105°C |
| 192 | 512 | 128+16 | 117 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 0/3 | - | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP144 | 20x20 | -40~105°C |
| 192 | 256 | 96+12 | 39 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 7/0 | 1 | FS | 3/0 | - | 2 | 5.33M | 10 | 2 | - | - | 1 | 1 | QFN48 | 6x6 | -40~105°C |
| 192 | 512 | 128+16 | 39 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 7/0 | 1 | FS | 3/0 | - | 2 | 5.33M | 10 | 2 | - | - | 1 | 1 | QFN48 | 6x6 | -40~105°C |
| 192 | 256 | 96+12 | 39 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 7/0 | 1 | FS | 3/0 | - | 2 | 5.33M | 10 | 2 | - | - | 1 | 1 | LQFP48 | 7x7 | -40~105°C |
| 192 | 512 | 128+16 | 39 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 7/0 | 1 | FS | 3/0 | - | 2 | 5.33M | 10 | 2 | - | - | 1 | 1 | LQFP48 | 7x7 | -40~105°C |
| 192 | 256 | 96+12 | 53 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | - | 2 | 5.33M | 16 | 2 | 1 | - | 1 | 1 | LQFP64 | 10x10 | -40~105°C |
| 192 | 512 | 128+16 | 53 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | - | 2 | 5.33M | 16 | 2 | 1 | - | 1 | 1 | LQFP64 | 10x10 | -40~105°C |
| 192 | 256 | 96+12 | 85 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | - | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP100 | 14x14 | -40~105°C |
| 192 | 512 | 128+16 | 85 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | - | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP100 | 14x14 | -40~105°C |
| 192 | 256 | 96+12 | 117 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | - | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP144 | 20x20 | -40~105°C |
| 192 | 512 | 128+16 | 117 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | - | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP144 | 20x20 | -40~105°C |
| 192 | 256 | 96+12 | 53 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | 1 | 2 | 5.33M | 16 | 2 | 1 | - | 1 | 1 | LQFP64 | 10x10 | -40~105°C |
| 192 | 512 | 128+16 | 53 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | 1 | 2 | 5.33M | 16 | 2 | 1 | - | 1 | 1 | LQFP64 | 10x10 | -40~105°C |
| 192 | 256 | 96+12 | 85 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | 1 | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP100 | 14x14 | -40~105°C |
| 192 | 512 | 128+16 | 85 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | 1 | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP100 | 14x14 | -40~105°C |
| 192 | 256 | 96+12 | 117 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | 1 | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP144 | 20x20 | -40~105°C |
| 192 | 512 | 128+16 | 117 | 1 | 2 | 2 | 8 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 4 | 3/5 | 8/0 | 1 | FS | 3/0 | 1 | 2 | 5.33M | 16 | 2 | 1 | 1 | 1 | 1 | LQFP144 | 20x20 | -40~105°C |
Следует отметить, что микроконтроллеры серий AT32F455/F456/F457 повыводно совместимы друг с другом, что позволяет значительно сократить циклы разработки приложений. Они подходят для различных применений, таких как промышленная автоматизация, управление двигателями, Интернет вещей (IoT), бытовая электроника и другие.

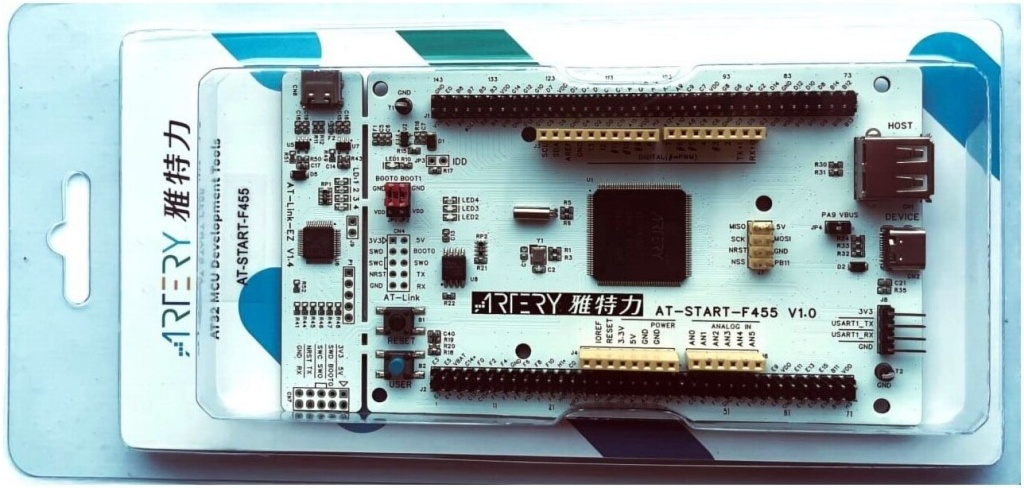

Микроконтроллеры AT32F455/F456/F457 доступны для заказа в нашей компании. В наличии на складе имеются отладочные наборы AT-START-F455.
