Высоковольтные синфазные дроссели компании Meisongbei
HCC и TCC – два семейства высоковольтных синфазных дросселей компании Meisongbei под заказ и со склада МТ-Системc.
Синфазные дроссели очень широко применяются в качестве классического средства подавления электромагнитных помех, позволяющее снизить уровень нежелательных ЭМИ и улучшить помехоустойчивость электроники.

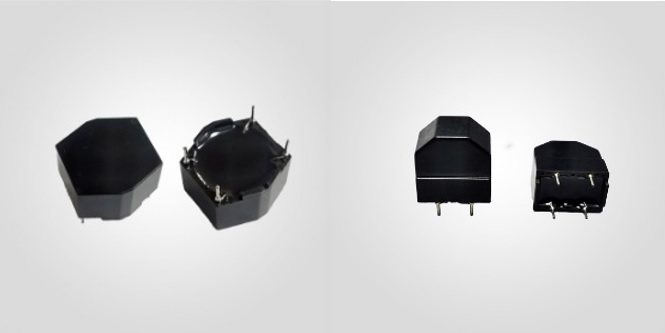

HCC и TCC – два семейства высоковольтных синфазных дросселей компании Meisongbei призваны облегчить работу разработчиков электроники и обеспечить необходимые решения для подавления электромагнитных помех.
HCC – семейство синфазных дросселей в горизонтальном конструктивном исполнении корпуса, включает в себя 7 серий продуктов с индуктивностью от 0.7 до 100 мГн, рабочим напряжением до 250 VAC, рабочим током до 10 ампер, прочностью изоляции между обмотками до 1500 VAC и широким диапазоном рабочих температур -40…+125°C.
TCC – семейство синфазных дросселей в вертикальном конструктивном исполнении корпуса, включает в себя 5 серий продуктов с индуктивностью от 0.7 до 82 мГн, рабочим напряжением до 250 VAC, рабочим током до 6 ампер, прочностью изоляции между обмотками до 1500 VAC и широким диапазоном рабочих температур -40…+125°C.
Продукция компании Meisongbei уже зарекомендовала себя на рынке электронных компонентов как качественный и надежный производитель и поставщик. Высококачественные синфазные дроссели семейств HCC и TCC, полностью совместимы с продуктами других известных производителей, таких как TDK (Epcos), Sumida, Pulse и других, но в условиях различных Западных санкций, являются более доступными и приемлемыми по цене.
Для подбора прямого аналога используемого или интересующего вас дросселя, обращайтесь к специалистам МТ-Системс.
|
Наименование |
Серия |
Индуктивность, мГн |
Ток, А |
DCR, мОм (макс.) |
Диапазон рабочих температур, °C |
Корпус, мм (Д/Ш/В) |
Спецификация |
|
HCC семейство |
|||||||
|
HCC102-223Y |
HCC102 |
22 |
0.3 |
1300 |
-40…+125 |
14x14x9 |
|
|
HCC102-123Y |
HCC102 |
12 |
0.3 |
1100 |
-40…+125 |
14x14x9 |
|
|
HCC102-442Y |
HCC102 |
4.4 |
0.6 |
380 |
-40…+125 |
14x14x9 |
|
|
HCC102-302Y |
HCC102 |
3 |
1 |
210 |
-40…+125 |
14x14x9 |
|
|
HCC102-162Y |
HCC102 |
1.6 |
1.5 |
94 |
-40…+125 |
14x14x9 |
|
|
HCC102-112Y |
HCC102 |
1.1 |
2 |
70 |
-40…+125 |
14x14x9 |
|
|
HCC112-393Y |
HCC112 |
39 |
0.4 |
1460 |
-40…+125 |
17.5x17.5x12.5 |
|
|
HCC112-273Y |
HCC112 |
27 |
0.5 |
1250 |
-40…+125 |
17.5x17.5x12.5 |
|
|
HCC112-153Y |
HCC112 |
15 |
0.6 |
465 |
-40…+125 |
17.5x17.5x12.5 |
|
|
HCC112-103Y |
HCC112 |
10 |
0.8 |
370 |
-40…+125 |
17.5x17.5x12.5 |
|
|
HCC112-682Y |
HCC112 |
6.8 |
1.2 |
245 |
-40…+125 |
17.5x17.5x12.5 |
|
|
HCC112-332Y |
HCC112 |
3.3 |
1.5 |
135 |
-40…+125 |
17.5x17.5x12.5 |
|
|
HCC112-182Y |
HCC112 |
1.8 |
2 |
75 |
-40…+125 |
17.5x17.5x12.5 |
|
|
HCC112-701Y |
HCC112 |
0.7 |
4 |
27 |
-40…+125 |
17.5x17.5x12.5 |
|
|
HCC114-473Y |
HCC114 |
47 |
0.3 |
1750 |
-40…+125 |
21.5x22.5x13.2 |
|
|
HCC114-393Y |
HCC114 |
39 |
0.5 |
810 |
-40…+125 |
21.5x22.5x13.2 |
|
|
HCC114-273Y |
HCC114 |
27 |
0.8 |
500 |
-40…+125 |
21.5x22.5x13.2 |
|
|
HCC114-153Y |
HCC114 |
15 |
1 |
375 |
-40…+125 |
21.5x22.5x13.2 |
|
|
HCC114-103Y |
HCC114 |
10 |
1.2 |
200 |
-40…+125 |
21.5x22.5x13.2 |
|
|
HCC114-682Y |
HCC114 |
6.8 |
1.5 |
130 |
-40…+125 |
21.5x22.5x13.2 |
|
|
HCC114-422Y |
HCC114 |
4.2 |
2 |
102 |
-40…+125 |
21.5x22.5x13.2 |
|
|
HCC114-332Y |
HCC114 |
3.3 |
2.5 |
72 |
-40…+125 |
21.5x22.5x13.2 |
|
|
HCC114-202Y |
HCC114 |
2 |
3 |
55 |
-40…+125 |
21.5x22.5x13.2 |
|
|
HCC114-152Y |
HCC114 |
1.5 |
4 |
35 |
-40…+125 |
21.5x22.5x13.2 |
|
|
HCC122-473Y |
HCC122 |
47 |
0.6 |
1180 |
-40…+125 |
27.5x27.5x17.5 |
|
|
HCC122-393Y |
HCC122 |
39 |
0.8 |
1000 |
-40…+125 |
27.5x27.5x17.5 |
|
|
HCC122-183Y |
HCC122 |
18 |
1 |
610 |
-40…+125 |
27.5x27.5x17.5 |
|
|
HCC122-103Y |
HCC122 |
10 |
1.5 |
220 |
-40…+125 |
27.5x27.5x17.5 |
|
|
HCC122-682Y |
HCC122 |
6.8 |
2 |
147 |
-40…+125 |
27.5x27.5x17.5 |
|
|
HCC122-562Y |
HCC122 |
5.6 |
2.5 |
105 |
-40…+125 |
27.5x27.5x17.5 |
|
|
HCC122-452Y |
HCC122 |
4.5 |
3 |
80 |
-40…+125 |
27.5x27.5x17.5 |
|
|
HCC122-332Y |
HCC122 |
3.3 |
4 |
45 |
-40…+125 |
27.5x27.5x17.5 |
|
|
HCC142-823Y |
HCC142 |
82 |
0.5 |
2700 |
-40…+125 |
32.5x33.1x19.7 |
|
|
HCC142-333Y |
HCC142 |
33 |
1 |
810 |
-40…+125 |
32.5x33.1x19.7 |
|
|
HCC142-273Y |
HCC142 |
27 |
1.4 |
500 |
-40…+125 |
32.5x33.1x19.7 |
|
|
HCC142-682Y |
HCC142 |
6.8 |
2 |
190 |
-40…+125 |
32.5x33.1x19.7 |
|
|
HCC142-332Y |
HCC142 |
3.3 |
4 |
66 |
-40…+125 |
32.5x33.1x19.7 |
|
|
HCC142-182Y |
HCC142 |
1.8 |
6 |
20 |
-40…+125 |
32.5x33.1x19.7 |
|
|
HCC143-104Y |
HCC143 |
100 |
0.5 |
2900 |
-40…+125 |
32.5x33.1x19.7 |
|
|
HCC143-473Y |
HCC143 |
47 |
1 |
880 |
-40…+125 |
32.5x33.1x19.7 |
|
|
HCC143-103Y |
HCC143 |
10 |
2 |
230 |
-40…+125 |
32.5x33.1x19.7 |
|
|
HCC143-392Y |
HCC143 |
3.9 |
4 |
58 |
-40…+125 |
32.5x33.1x19.7 |
|
|
HCC143-182Y |
HCC143 |
1.8 |
6 |
20 |
-40…+125 |
32.5x33.1x19.7 |
|
|
HCC152-823Y |
HCC152 |
68 |
1 |
1300 |
-40…+125 |
41.8x43x25 |
|
|
HCC152-333Y |
HCC152 |
18 |
2 |
350 |
-40…+125 |
41.8x43x25 |
|
|
HCC152-273Y |
HCC152 |
6.8 |
4 |
87 |
-40…+125 |
41.8x43x25 |
|
|
HCC152-682Y |
HCC152 |
3.9 |
6 |
41 |
-40…+125 |
41.8x43x25 |
|
|
HCC152-332Y |
HCC152 |
2.7 |
8 |
22 |
-40…+125 |
41.8x43x25 |
|
|
HCC152-182Y |
HCC152 |
1.8 |
10 |
14 |
-40…+125 |
41.8x43x25 |
|
|
TCC семейство |
|||||||
|
TCC202-123Y |
TCC202 |
12 |
0.3 |
1275 |
-40…+125 |
19x9x15.6 |
|
|
TCC202-442Y |
TCC202 |
4.4 |
0.6 |
385 |
-40…+125 |
19x9x15.6 |
|
|
TCC202-302Y |
TCC202 |
3 |
1 |
205 |
-40…+125 |
19x9x15.6 |
|
|
TCC202-162Y |
TCC202 |
1.6 |
1.5 |
100 |
-40…+125 |
19x9x15.6 |
|
|
TCC202-112Y |
TCC202 |
1.1 |
2 |
70 |
-40…+125 |
19x9x15.6 |
|
|
TCC212-393Y |
TCC212 |
39 |
0.4 |
1460 |
-40…+125 |
18x13x20 |
|
|
TCC212-273Y |
TCC212 |
27 |
0.5 |
1250 |
-40…+125 |
18x13x20 |
|
|
TCC212-153Y |
TCC212 |
15 |
0.6 |
465 |
-40…+125 |
18x13x20 |
|
|
TCC212-103Y |
TCC212 |
10 |
0.8 |
270 |
-40…+125 |
18x13x20 |
|
|
TCC212-682Y |
TCC212 |
6.8 |
1.2 |
245 |
-40…+125 |
18x13x20 |
|
|
TCC212-332Y |
TCC212 |
3.3 |
1.5 |
135 |
-40…+125 |
18x13x20 |
|
|
TCC212-182Y |
TCC212 |
1.8 |
2 |
75 |
-40…+125 |
18x13x20 |
|
|
TCC212-701Y |
TCC212 |
0.7 |
4 |
27 |
-40…+125 |
18x13x20 |
|
|
TCC214-473Y |
TCC214 |
47 |
0.3 |
1750 |
-40…+125 |
23x15.5x25 |
|
|
TCC214-393Y |
TCC214 |
39 |
0.5 |
810 |
-40…+125 |
23x15.5x25 |
|
|
TCC214-273Y |
TCC214 |
27 |
0.8 |
500 |
-40…+125 |
23x15.5x25 |
|
|
TCC214-153Y |
TCC214 |
15 |
1 |
375 |
-40…+125 |
23x15.5x25 |
|
|
TCC214-103Y |
TCC214 |
10 |
1.2 |
200 |
-40…+125 |
23x15.5x25 |
|
|
TCC214-682Y |
TCC214 |
6.8 |
1.5 |
130 |
-40…+125 |
23x15.5x25 |
|
|
TCC214-422Y |
TCC214 |
4.2 |
2 |
102 |
-40…+125 |
23x15.5x25 |
|
|
TCC214-332Y |
TCC214 |
3.3 |
2.5 |
72 |
-40…+125 |
23x15.5x25 |
|
|
TCC214-202Y |
TCC214 |
2 |
3 |
55 |
-40…+125 |
23x15.5x25 |
|
|
TCC214-152Y |
TCC214 |
1.5 |
4 |
35 |
-40…+125 |
23x15.5x25 |
|
|
TCC222-473Y |
TCC222 |
47 |
0.6 |
1180 |
-40…+125 |
27x18x30 |
|
|
TCC222-393Y |
TCC222 |
39 |
0.8 |
1000 |
-40…+125 |
27x18x30 |
|
|
TCC222-183Y |
TCC222 |
18 |
1 |
610 |
-40…+125 |
27x18x30 |
|
|
TCC222-103Y |
TCC222 |
10 |
1.5 |
220 |
-40…+125 |
27x18x30 |
|
|
TCC222-682Y |
TCC222 |
6.8 |
2 |
147 |
-40…+125 |
27x18x30 |
|
|
TCC222-562Y |
TCC222 |
5.6 |
2.5 |
105 |
-40…+125 |
27x18x30 |
|
|
TCC222-452Y |
TCC222 |
4.5 |
3 |
80 |
-40…+125 |
27x18x30 |
|
|
TCC222-332Y |
TCC222 |
3.3 |
4 |
45 |
-40…+125 |
27x18x30 |
|
|
TCC242-823Y |
TCC242 |
82 |
0.5 |
2700 |
-40…+125 |
32x18x32 |
|
|
TCC242-333Y |
TCC242 |
33 |
1 |
810 |
-40…+125 |
32x18x32 |
|
|
TCC242-273Y |
TCC242 |
27 |
1.4 |
500 |
-40…+125 |
32x18x32 |
|
|
TCC242-682Y |
TCC242 |
6.8 |
2 |
190 |
-40…+125 |
32x18x32 |
|
|
TCC242-332Y |
TCC242 |
3.3 |
4 |
66 |
-40…+125 |
32x18x32 |
|
|
TCC242-182Y |
TCC242 |
1.8 |
6 |
20 |
-40…+125 |
32x18x32 |
|
Основанная в 2003 году компания Meisongbei сконцентрировалась на производстве различных типов индуктивных компонентов, таких как: силовые и сигнальные катушки индуктивности и трансформаторы, силовые и сигнальные дроссели, индуктивности и дроссели на основе керамики, Ethernet трансформаторы. Так же компания предлагает большой ассортимент ферритовых компонентов для подавления электромагнитного излучения и ферритовые сердечники.
Представленные высоковольтные синфазные дроссели компании Meisongbei находятся в массовом производстве и доступны для заказа, подробности уточняйте у специалистов МТ-Системс.
