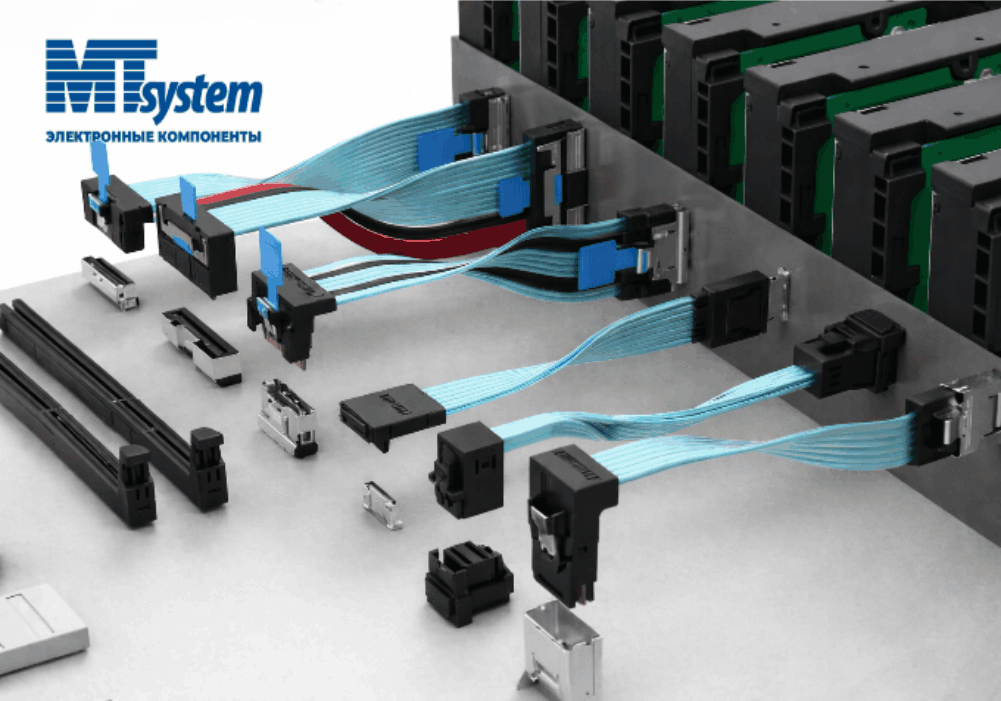

Высокоскоростные внутренние кабельные сборки для телеком индустрии: качество и надежность от MT-Системс

В эпоху роста объемов данных и требований к скорости их обработки, эффективность работы серверов, систем хранения данных и сетевых коммутаторов критически зависит от внутренней коммутации. В связи с чем, на первый план выходит надежность и качество кабельных сборок.

• Конфигурации разъемов используемых в кабельных сборках.

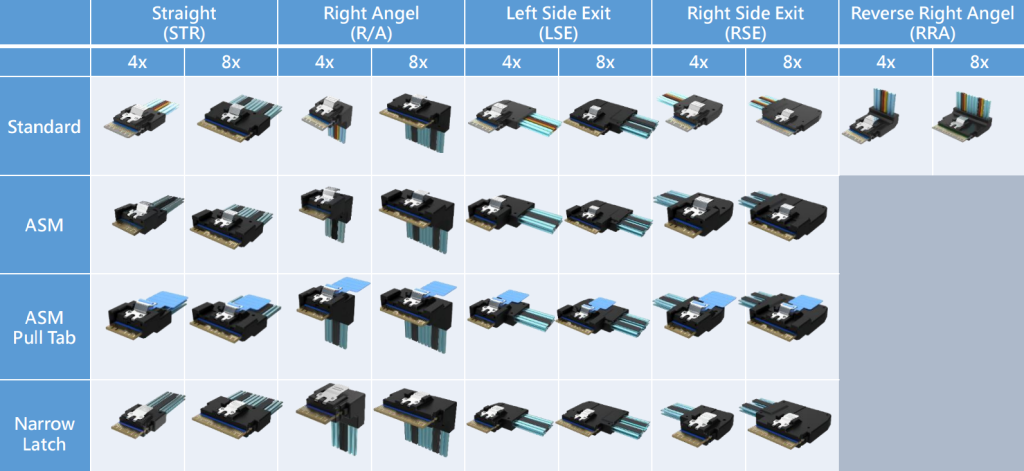

Таблица 1. Конфигурации разъемов

• Виды интерфейсов.

SFF (Small Form Factor) — это обозначение стандартов, которые описывают параметры разъёмов, Mini-SAS, SlimSAS, MCIO и т.д. это конкретные SFF-форматы разъёмов, по которым подбирают кабель и ответную часть.

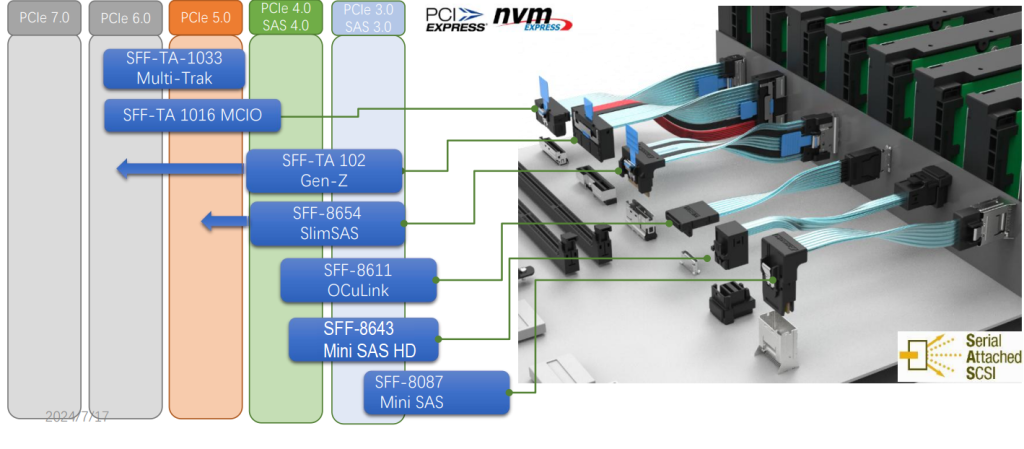

Рисунок 1. Возможности MT-Системс по поставке кабельных сборок с разными интерфейсами

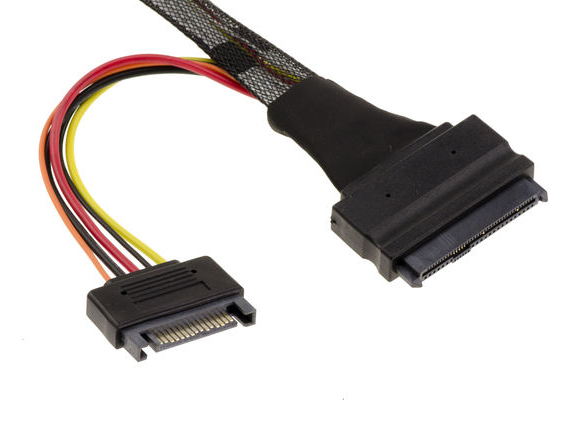

1. U.2 (SFF 8639) и U.3

U.2 — это форм фактор 2,5ʺ серверных накопителей и коннектор, который позволяет на одном физическом интерфейсе поддерживать SAS, SATA и PCIe NVMe.

U.3 — это спецификация SFF-TA-1001, которая использует тот же физический разъём (SFF-8639), но добавляет правила распиновки типа устройства, чтобы один и тот же слот мог работать как SAS / SATA / NVMe (PCIe)(tri-mode).

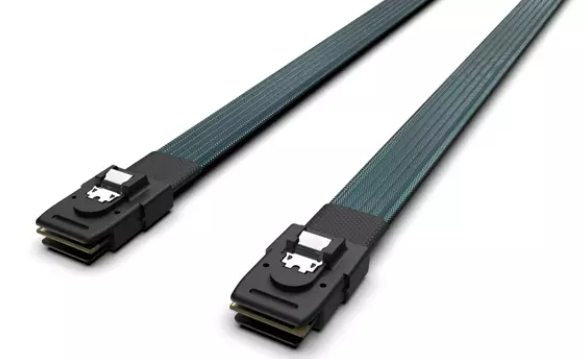

2. Mini SAS (SFF-8087).

Классический внутренний Mini-SAS для SAS/SATA-систем, часто используется как «HBA/RAID → backplane» или как breakout на несколько SATA-портов.

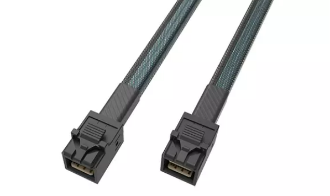

MiniSAS HD (High Density)
Это эволюционное развитие стандарта, пришедшее на смену классическому MiniSAS.

Форм-фактор		Стандарт	Каналы	Скорость на линию	Импеданс	Конфигурация
Mini SAS HD		SFF-8643	4i: 36 8i: 72	SATA: до 6 Gb/s; SAS 3: до 12 Gb/s; SAS 4: до 24 Gb/s; PCIe 3: до 8 Gb/s PCIe 4: до 16 Gb/s	85 Ohm 100 Ohm	STR R/A LSE RSE
Mini SAS		SFF-8087	36 50 68	SATA: до 6 Gb/s; SAS 3: до 12 Gb/s; PCIe 3: до 8 Gb/s	85 Ohm 100 Ohm	STR R/A LSE RSE

OCuLink — стандарт для “кабельного PCIe”: компактное внутреннее решение, чтобы подключать PCIe-устройства не через слот, а по кабелю.

Форм-фактор		Стандарт	Каналы	Скорость на линию	Импеданс	Конфигурация
OCuLink		SFF-8611	X4: 41	PCIe 3: до 8 Gb/s PCIe 4: до 16 Gb/s	85 Ohm 100 Ohm	STR R/A

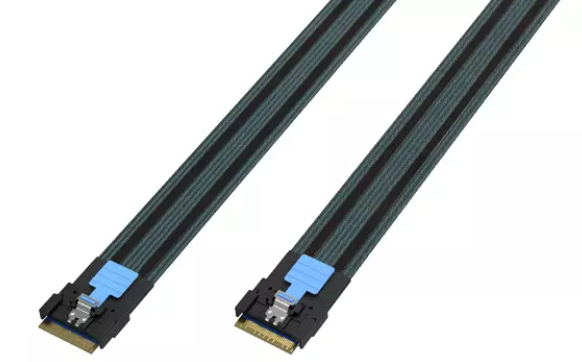

4. SlimSAS(SlimLine) (SFF 8654).

SlimSAS — следующее поколение высокоплотных внутренних коннекторов, рассчитанных на SAS‑4 (24Gb/s) и PCIe Gen4. Главное преимущество — на 30-40% уже, чем MiniSAS HD, при схожей высоте, это позволяет разместить больше портов на краю платы.

Типовые варианты:
1. SlimSAS 4i (38-pin) — компактный вариант. Один порт для подключения одного U.2 NVMe SSD или группы из четырех SAS/SATA дисков.
2. SlimSAS 8i (74-pin) — для более «широких» конфигураций с очень высокой суммарной пропускной способностью. Подключение двух U.2 NVMe SSD (по x4 на каждый) или восьми SAS/SATA дисков.

Форм-фактор		Стандарт	Каналы	Скорость на линию	Импеданс	Конфигурация
SlimSAS (SlimLine)		SFF-8654	X4: 38 X6: 38 X8: 74 X12: 74	SAS 4: до 24 Gb/s; PCIe 4: до 16 Gb/s	85 Ohm 100 Ohm	STR R/A LSE RSE RRA ASM Pull tab NL

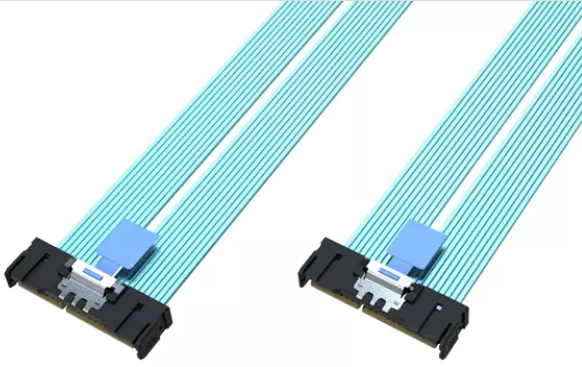

5. MCIO (SFF-TA-1016).

MCIO — семейство высокоплотных внутренних кабельных сборок, в первую очередь рассчитанных на PCIe. Рассчитан на гораздо большую пропускную способность, включая достаточное качество сигнала для поддержки скоростей для стандартов, которых еще даже не существует (PCIe Gen 7 128Gb/s).

Типовые варианты:
1. MCIO i4 (38-pin) —: один x4-канал (часто используют как линию к одному NVMe через переходники или как x4-линк на backplane/riser).
2. MCIO i8 (74-pin) —: либо один x8-линк, либо типичная развилка 2×x4 (удобно для двух независимых x4 устройств/портов).
3. MCIO i16 (148-pin) —: для полношироких подключений (например, вывод x16 на riser/устройство) или разбиений вида 4×x4.

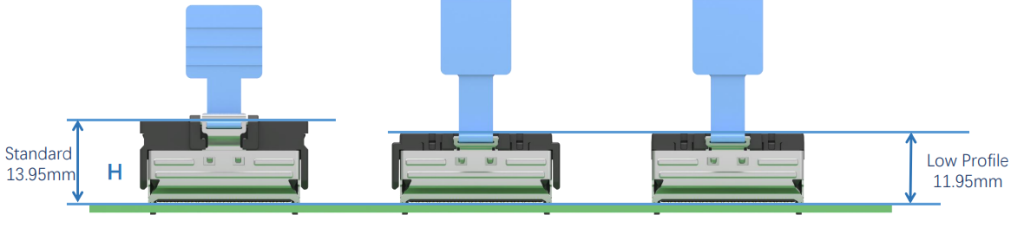

MT-Системс также может предложить Ultra Low Profile вариант углового разъема с уменьшенной высотой.

Форм-фактор		Стандарт	Каналы	Скорость на линию	Импеданс	Конфигурация
MCIO		SFF-TA-1016	X4: 38 X8: 74 X16: 124 X24: 148	PCIe 4: до 16 Gb/s PCIe 5: до 32 Gb/s PCIe 6: до 64 Gb/s	85Ohm	STR R/A LSE RSE RRA Pull tab NL

6. GEN-Z.

Gen-Z — это новая архитектура и технология доступа к данным, которые увеличивают скорость передачи данных и пропускную способность каналов между процессорами и периферийными компонентами.

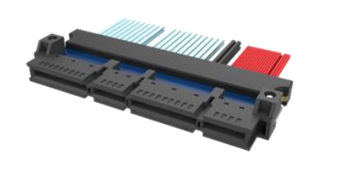

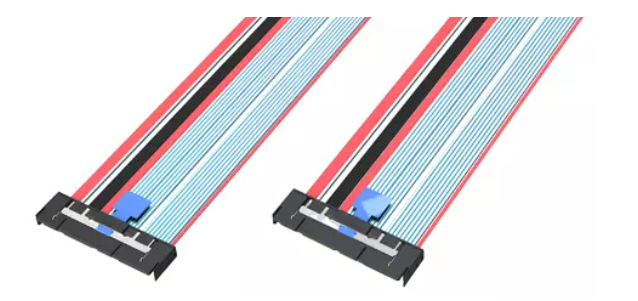

Gen-Z cable — это внутренняя высокоплотная кабельная система, в которой одновременно находятся провода питания и сигнала. Стандарт SFF-TA-1002 обеспечивает очень высокие скорости и хорошую целостность сигнала, подходит не только для Gen-Z, но и для близких по физике протоколов (PCIe/SAS/SATA). Один и тот же интерфейс масштабируется по ширине (x4/x8/x16).
В нашей линейке доступны решения кабельных сборок с розеткой 4С+ соответствующей OCP.

Форм-фактор		Стандарт	Каналы	Скорость на линию	Импеданс	Конфигурация
GEN-Z		SFF-TA-1002	1C:56  2C:84 4C:140 4C+:168	SATA: до 6 Gb/s; SAS 4: до 24 Gb/s; PCIe 4: до 16 Gb/s PCIe 5: до 32 Gb/s	85 Ohm	STR R/A LSE RSE

 Таблица 2. Сводная таблица характеристик интерфейсов

При выборе интерфейса обратите внимание на совместимость, пропускную способность и форм-фактор вашей системы. Все вышеперечисленные решения доступны в нашем ассортименте. MT-Системс обеспечит подбор оптимального варианта под ваши задачи, комплексные поставки и техническую поддержку. Свяжитесь с нами, и мы поможем реализовать любой проект.

По вопросам приобретения и технических консультаций просьба обращаться к нашим специалистам по телефону +7 (812) 325-36-85 или по электронной почте connectors@mt-system.ru
