Программируемая система на кристалле (SoPC - System On a Programmable Chip) Kosmo-2 от компании Pango Microsystems
SoPC серии Kosmo-2 во многом является аналогом SoPC XC7Z045 хорошо известного семейства Xilinx Zynq. Однако в отличие от XC7Z045, где используется процессорное ядро Cortex-A9 с 32-бит архитектурой ARMv7-A, в Kosmo-2 встроены 2 ядра Cortex-A53 с 64-бит архитектурой ARMv8-A, благодаря чему заметно возросла вычислительная мощность, что позволяет использовать микросхемы в приложениях, где требуются высокопроизводительные вычисления.
Кэш память кода и данных уровня L1 имеет объем по 32 Кбайт, а кэш память уровня L2 – объем 512 Кбайт, также Kosmo-2 содержит ОЗУ емкостью 256 Кбайт. Имеется интерфейс внешней памяти DDR4、LPDDR4、DDR3、LPDDR3, NAND、NOR. Помимо цифровых модулей в состав микросхемы входит 16-канальный АЦП.
Микросхема выпускается в 2 модификациях: PG2K100 и PG2K400. Последняя имеет большие функциональные возможности за счет увеличения числа логических вентилей и таблиц LUT. Обе модификации имеют интерфейс MIPI. В PG2K400 дополнительно интегрированы интерфейс PCIE Gen3×8 и 16 линий высокоскоростного интерфейса HSST с максимальной скоростью передачи данных 12,5 Гбит/с на линию. Таблица с основными параметрами ниже:
|
|
Модель |
PG2K100 |
PG2K400 |
|
|
Процессорный блок |
Ядро |
Двухядерный Cortex-A53 |
||
|
|
Частота |
до 1GHz |
до 1.2GHz |
|
|
Сопроцессоры |
NEON、FPU、Crypto |
|||
|
Кэш L1 |
32KB команд、32KB данных (на одно ядро） |
|||
|
Кэш L2 |
512KB |
|||
|
RAM |
256KB |
|||
|
Интерфейс внешней памяти ОЗУ |
DDR4、LPDDR4、DDR3、LPDDR3 |
|||
|
Интерфейс внешней памяти ПЗУ |
xSPI(1x/2x/4x/8x)、NAND、NOR |
|||
|
Каналов DMA |
8 |
|||
|
Блоки периферии без DMA |
2xUART、2xCAN-FD、2xI2C、2xSPI、4 группы 32 битных GPIO |
|||
|
Блоки периферии с DMA |
2xUSB2.0（OTG）、2xGigabit Ethernet、2xSD/SDIO |
|||
|
1x128bit ACP |
||||
|
Интерфейс между процессором и логикой |
||||
|
4 канала доступа к DDR (2x128+2x64) |
||||
|
2 канала 64-битных системных интерфейсов SOC с универсальным доступом |
||||
|
2 канала 64-битных универсальных интерфейсов PA |
||||
|
16 прерываний |
||||
|
Программируемая логика |
LUTs |
54 |
218,4 |
|
|
|
Логических ячеек |
86,4 |
349,44 |
|
|
Flip-Flops |
108 |
436,8 |
||
|
DRM（36Kbits/блок） |
5Mb (144 блока） |
19.4Mb (540 блоков） |
||
|
APM (25*18) |
220 |
900 |
||
|
GPLLs |
4 |
8 |
||
|
PPLLs |
4 |
8 |
||
|
ADC 12bit 1MSPS |
1 |
1 |
||
|
HSST (12.5Gbps/LANE) |
/ |
16 |
||
|
PCIE Gen3x8 |
/ |
1 |
||
|
MIPI DPHY |
2xMIPI RX CORE、2xMIPI TX CORE |
2xMIPI RX CORE、1xMIPI TX CORE |
||
|
(Max.2.5Gbps/lane) |
||||
|
Тип Корпуса |
Размер, мм |
шаг выводов |
PU IO / PA_HSST / PA_HR_IO / PA_HP_IO |
|
|
MBG400 |
17x17 |
0.8 |
128 / 0 / 125 / 0 |
|
|
MBG484 |
19x19 |
0.8 |
128 / 0 / 200 / 0 |
|
|
MBGM324 |
15x15 |
0.8 |
128 / 0 / 125 / 0 |
|
|
FFBGM676 |
27x27 |
1 |
|
128 / 8 / 66 / 150 |
|
FFBG676 |
27x27 |
1 |
|
128 / 8 / 100 / 150 |
|
FFBG900 |
31x31 |
1 |
|
128 / 16 / 212 / 150 |

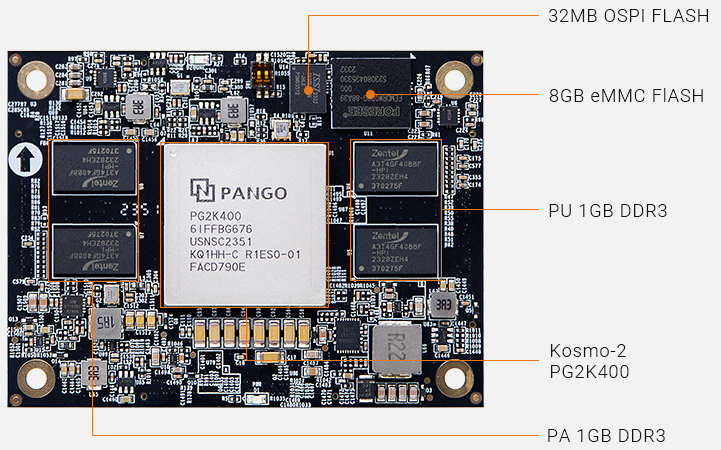

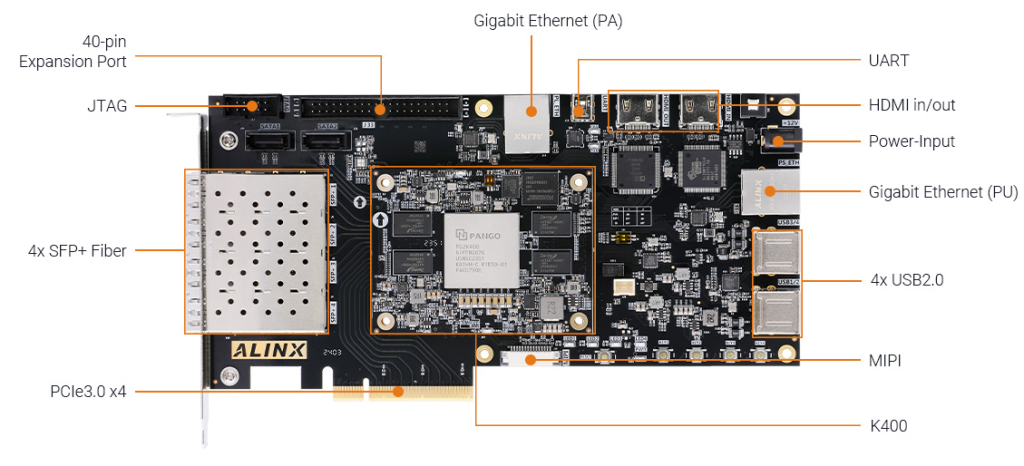

Среда разработки Ubuntu, а также руководства и примеры программирования доступны по запросу (semi@mt-system.ru). Отладочную плату AXK400 на базе Kosmo-2 производит китайская компания Alinx. На плате установлен SoPC модуль K400 включающий в себя память DDR3 SDRAM, eMMC Flash, QSPI Flash, OSPI Flash. Сама материнская плата имеет интерфейсы PCIe, SFP+, HDMI и другие. Размер платы 215×107 мм, смотри фото ниже:

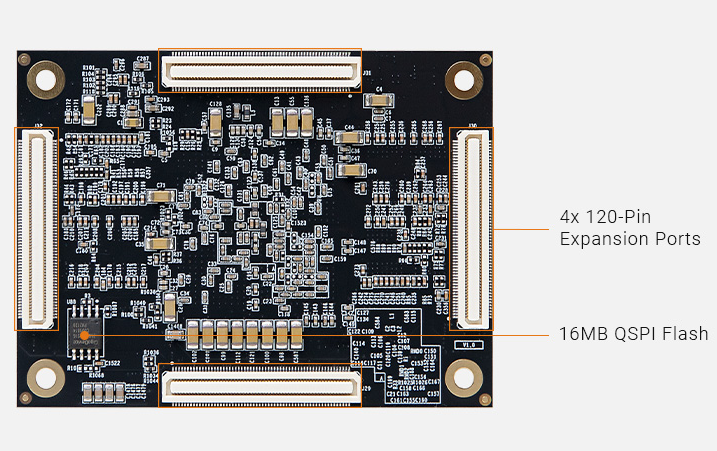

Отдельно для заказ доступен и SoPC модуль K400. Он устанавливается на базовую плату с помощью четырёх межплатных разъёмов, общее количество контактов 480.
Модификация PG2K100 производится в 324-, 400- и 484-выводнух корпусах BGA, а модификация PG2K400 – в 676- и 900-выволных корпусах. Диапазон рабочих температур составляет –40…100ºС.
О компании. Высокотехнологичным китайская компания Pango Microsystems (Pangomicro) специализируется на разработке и производстве FPGA и CPLD. В производственной линейке компании присутствуют, как сложные высокопроизводительные системы, так и экономичные продукты с меньшей производительностью для использования в приложениях, где главным критерием является стоимость.
Продукция компании широко используется в промышленных приложениях, телекоме, датацентрах, для обработки видео и графики и в ряде других приложений, где требуются высокопроизводительные вычисления.
