Керамические антенны: принципы, технологии и применение в беспроводных устройствах

В нынешнее время миниатюризации любой электроники керамические антенны стали незаменимым компонентом в самом широком спектре применений — от смартфонов и носимых устройств до промышленных IoT-систем и высокоточных навигационных решений. Эти надежные и многофункциональные антенны представляют собой яркий пример того, как современные материалы и технологии производства позволяют преодолеть фундаментальные ограничения традиционных антенных систем.

Физические принципы работы керамических антенн

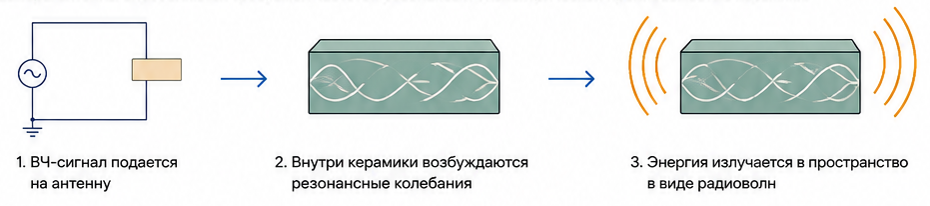

Керамическая антенна — это электронный компонент, в конструкции которого используется специальная радиочастотная керамика. Она позволяет реализовать антенну небольшого размера при сохранении требуемых электрических характеристик. Принцип работы керамической антенны такой же, как у любой другой антенны: при передаче она преобразует электрический сигнал в электромагнитную волну, а при приёме выполняет обратное преобразование. Особенность керамической конструкции заключается в свойствах материала: высокая диэлектрическая проницаемость позволяет уменьшить физические размеры антенны по сравнению со многими традиционными конструкциями.

Однако небольшие размеры не означают, что такую антенну можно установить в любое место и получить одинаковый результат. Её характеристики зависят не только от самого компонента, но и от печатной платы, площади земли (ground plane), расположения антенны, окружающих компонентов и корпуса устройства. Поэтому керамическая антенна рассматривается как часть всей радиочастотной системы, а её реальная эффективность определяется уже в составе конкретного устройства.

Какие бывают керамические антенны

Керамические антенны можно разделить на несколько основных типов, которые отличаются конструкцией, размерами и областью применения.

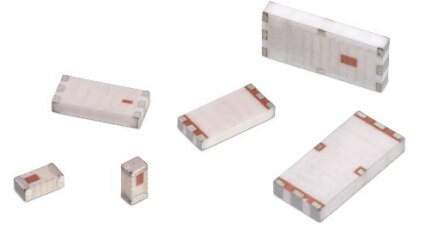

Chip-антенны — самые компактные из них. Это небольшие SMD-компоненты, которые непосредственно устанавливаются на печатную плату. Они особенно востребованы в Bluetooth, Wi-Fi, Zigbee, LoRa, IoT и других устройствах, где важно максимально экономить место. Типичные размеры таких антенн — всего несколько миллиметров. При этом их характеристики сильно зависят от размера платы, расположения антенны и свободной от меди зоны вокруг неё.

Примеры из линейки МТ-Системс:

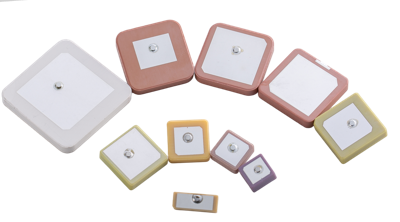

Patch-антенны имеют плоскую керамическую конструкцию и обычно занимают больше места, зато позволяют получить хорошие характеристики там, где требуется высокая эффективность и стабильная работа. Наиболее распространённая область применения — GPS/GNSS. Такие антенны обычно имеют линейную или круговую поляризацию, а их размеры часто составляют от нескольких до десятков миллиметров.

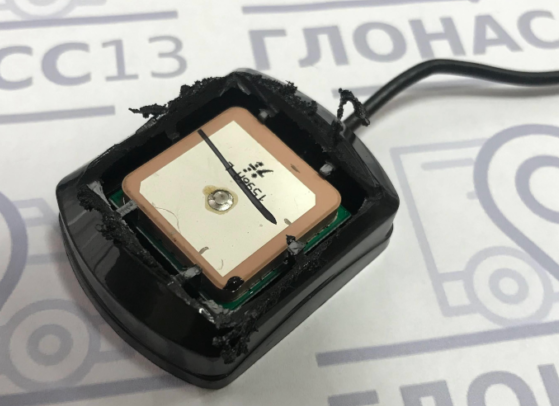

Интересное примечание: почти во всех внешних навигационных антеннах стоит тот же самый патч 25×25 мм. Также в конструкции обычно есть плата с LNA-усилителями и SAW-фильтрами для очистки и усиления сигнала.

‹ ›

Примеры из линейки МТ-Системс:

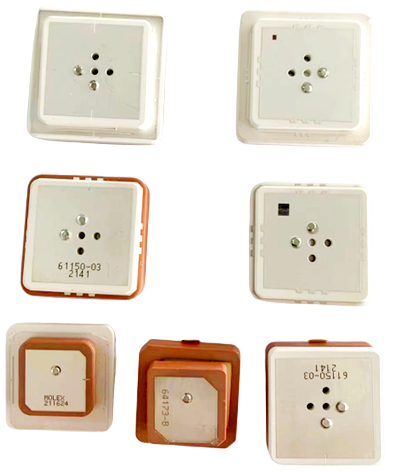

Stacked (многослойные) антенны используют несколько слоёв керамического материала и металлизации внутри одного компонента. Такая конструкция позволяет эффективнее использовать доступный объём и получать необходимые характеристики при меньших габаритах. В зависимости от конструкции stacked-антенны могут использоваться для расширения полосы частот, работы в нескольких диапазонах или повышения эффективности миниатюрной антенны.

Примеры из линейки МТ-Системс:

Ключевые параметры при выборе керамической антенны

Независимо от конструкции, при выборе керамической антенны обычно обращают внимание на несколько ключевых параметров: рабочий диапазон частот, размеры, усиление (Gain), эффективность (Efficiency), полосу пропускания, импеданс и VSWR/КСВН (для GNSS также значение имеет тип поляризации). Однако сравнивать антенны только по одному параметру, например усилению, некорректно: реальная эффективность зависит от конкретной конструкции устройства и условий установки.

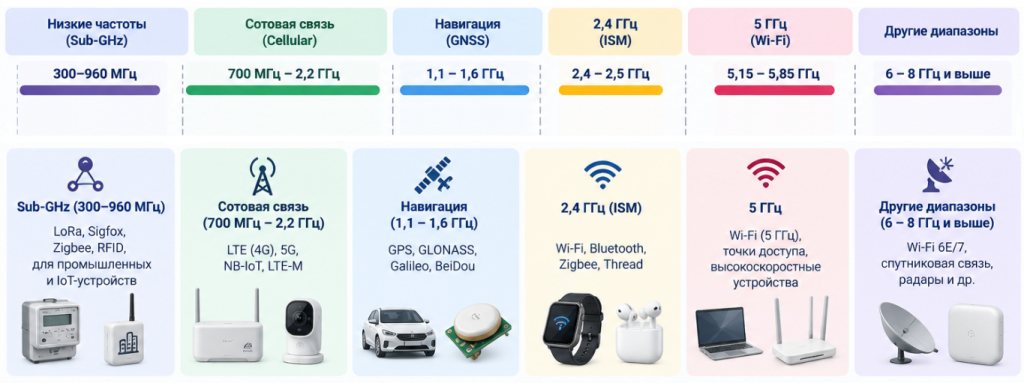

Рабочая частота и диапазон (Frequency Range) показывают, в каком диапазоне частот антенна рассчитана на работу. Например, для Wi-Fi и Bluetooth это обычно диапазон 2,4–2,5 ГГц, а для GNSS — соответствующие навигационные диапазоны. Важно смотреть именно на диапазон, а не только на его центральную частоту.

Полоса пропускания (Bandwidth) — диапазон частот, в котором антенна сохраняет приемлемые характеристики. Чем шире полоса, тем больше свободы при выборе частоты и тем меньше влияние небольших изменений конструкции устройства.

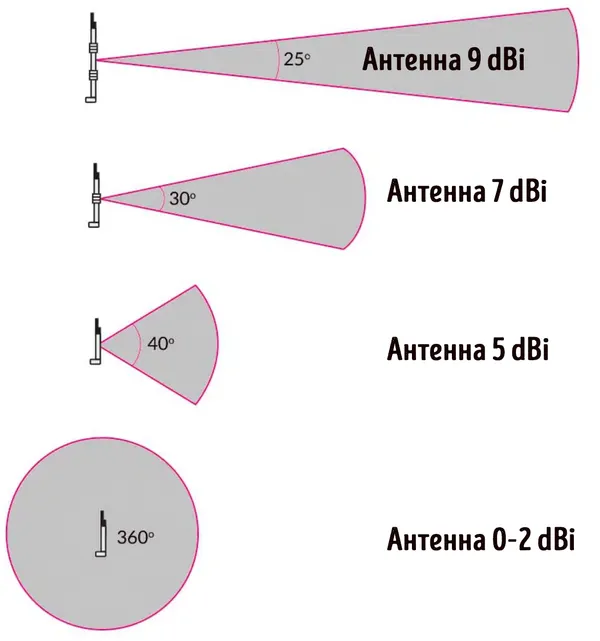

Коэффициент усиления (Gain) измеряется в dBi и характеризует, насколько интенсивно антенна излучает сигнал в определённом направлении по сравнению с идеальным изотропным источником. Большое значение коэффициента вовсе не означает, что антенна так «усиливает» сигнал во всех направлениях: часто нужно смотреть на диаграмму направленности.

Эффективность (Efficiency) показывает, какая часть подведённой к антенне мощности действительно преобразуется в излучение. Для компактных антенн этот параметр особенно важен: две антенны одинакового размера и с одинаковым усилением могут заметно отличаться по реальной эффективности.

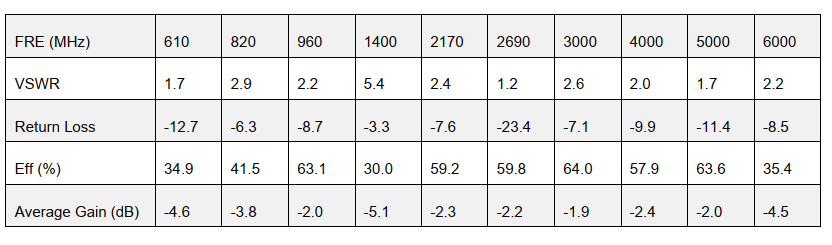

КСВН (VSWR) и обратные потери (Return Loss) характеризуют согласование антенны с радиотрактом, обычно рассчитанным на импеданс 50 Ом. Чем лучше согласование, тем меньше энергии отражается обратно в радиомодуль и тем больше мощности поступает в антенну. Однако хороший VSWR сам по себе ещё не гарантирует высокую эффективность или большую дальность связи.

Поляризация определяет ориентацию электрического поля излучаемой волны. Для обычных chip-антенн часто используется линейная поляризация, тогда как для GNSS-антенн большое значение имеет круговая поляризация. Несоответствие поляризаций передающей и принимающей антенн может приводить к существенным потерям сигнала.

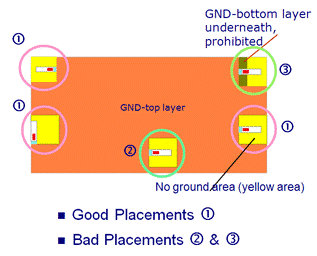

Наконец, большое значение имеют габариты самой антенны и требования к её установке. Размер компонента, необходимая свободная зона, требования к ground plane и рекомендуемая конструкция напрямую влияют на конечные характеристики; у каждой антенны в даташите есть рекомендации. Поэтому при сравнении двух антенн важно смотреть не только на цифры в таблице, но и на условия, в которых эти характеристики были получены.

Таким образом, при подборе антенны обычно оценивают все вышеперечисленные параметры в комплексе, что и позволяет сделать оптимальный выбор — насколько хорошо антенна подойдёт для конкретного устройства.
