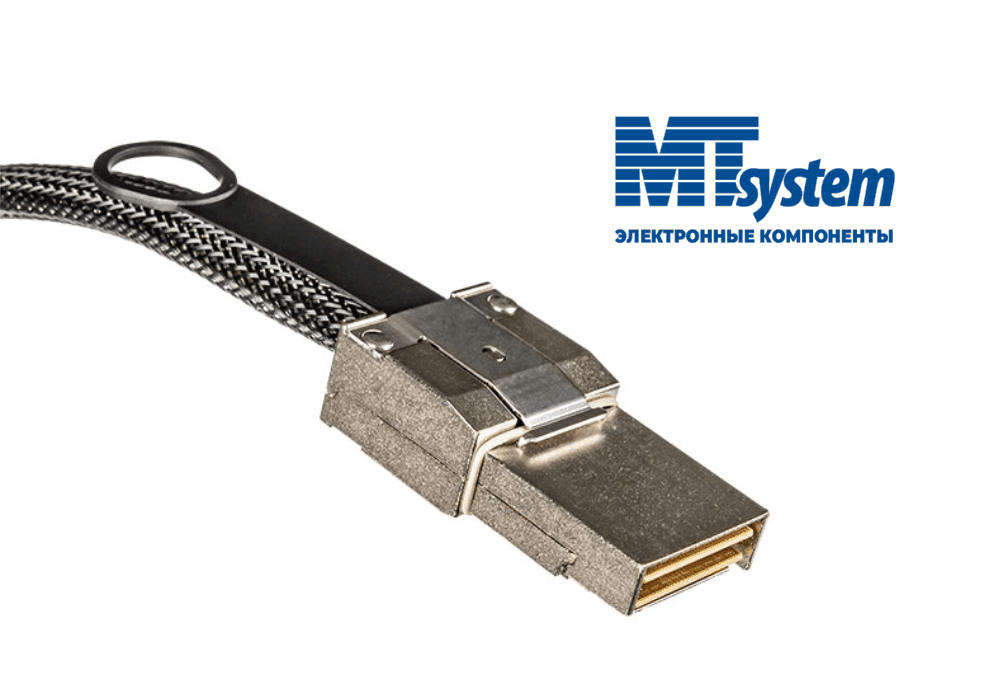

Кабели CDFP – быстрые решения для телеком индустрии в стандартном и заказном исполнении
Рады сообщить о доступности кабельных сборки формата CDFP, соответствующие последним требованиям к высокоплотным, высокоскоростным межсоединениям. Это отличный выбор для современных решений в сферах дата-центров, высокопроизводительных вычислений, ИИ-кластеров, сетевого оборудования и систем хранения.
CDFP — это форм-фактор внешних кабельных сборок, который обеспечивает скорость передачи данных по протоколу PAM-4 до 64 Гбит/с, поддерживая сопротивление 85 Ом для приложений PCIe вплоть до PCIe Gen 6. Его прочная конструкция и защита от электромагнитных помех (EMI) обеспечивают исключительную целостность сигнала и долговременную надежность в компактном форм-факторе с высокой плотностью исполнения. Он разработан с учетом масштабируемости и возможности модернизации с использованием установленного стандарта SFF-TA-1032 для упрощения проектирования системы.
• До 32 GT/s (Gen 5 PCIe) на канал — всего 64 Gbps До 64 Gbps (PAM-4) на канал и суммарно 256 Gbps (Gen 6 PCIe);
• Возможна передача со скоростью до 28 Gbps на канал и 400 Gbps суммарно.
Основные характеристики CDFP-кабельных сборок
|
Параметр |
Значение |
|
Форм-фактор |
SFF-TA-1032 |
|
Линии |
16 LANES |
|
Скорость передачи |
Gen 5: до 32 GT/s (64 Gbps) |
|
Импеданс |
85 Ω |
|
Кабель |
Twinax, AWG 30–28 (Gen 5), AWG 29 (Gen 6) |
|
Длина |
до 2,0–2,5 м (в зависимости от стандарта) |
|
Конструкция |
Усиленное экранирование (EMI-пружины, экранирующая оплётка) |
|
Преимущества |
Надёжность, плотность портов, обратная совместимость, компактность, энергоэффективность |
|
Стандарты |
PCIe Gen 5/6/—7-апгрейд, PAM-4, SFF-TA-1032, RoHS |
Преимущества для пользователей
1. Максимальная плотность на порт: до 16 каналов в компактном форм-факторе позволяет значительно экономить место;
2. Высокая пропускная способность: Gen 6 и выше, что особенно актуально для AI-кластеров, дисковых массивов (JBOD, JBOF), CXL-сетей и др.
Энергоэффективность:
медные кабели требуют меньше мощности и стоят дешевле, чем оптика;
3. Гибкость и надёжность: экранирование и конструкция обеспечивают стабильность сигнала и снижают помехи.
Сравнение с другими форматами
|
High-Speed 1/0 Cables |
SFP |
SFP-DD |
DSFP |
QSFP |
QSFP-DD |
QSFP |
QSFP-XD |
CDFP |
Mini-SAS / Mini-SAS HD |
|
Networking Component |
Passive & Active |
Passive & Active |
Passive |
Passive & Active |
Passive & Active |
Passive & Active |
Passive & Active |
Passive |
Passive |
|
Data Rate |
10G, 25G, 56G, 112G |
56G, 112G |
10G, 25G, 56G |
40G, 100G, 200G, 400G |
200G, 400G, 800G PCle Solutions |
200G, 400G, 800G, 1.6Т |
400G, 800G, 1.6Т, 3.2Т |
64G PCle Gen 5 |
3G, 6G, 12G, 24G, PCle Gen 3, 4 |
|
Lanes |
1 Lane |
2 Lanes |
2 Lanes |
4 Lanes |
8 Lanes |
8 Lanes |
16 Lanes |
16 Lanes |
4 & 8 Lanes |
|
Differential Impedance |
100Ω±10Ω |
100Ω±10Ω |
100Ω±10Ω |
100Ω±10Ω |
100Ω±10Ω |
100Ω±10Ω (up to 112G) 92Ω (224G) |
92Ω±10Ω |
85Ω±10Ω |
100Ω±10Ω |
|
Cable Sizes (AWG) |
25, 26, 28, 30 |
26, 30, 32 |
26, 28, 30, 32 |
26, 28, 30, 32 |
26, 28, 30, 32 |
25, 26, 27, 28, 30, 32 |
30, 32 |
28, 30 |
24, 26, 28, 30 |
|
Ethernet Solutions |
• |
• |
• |
• |
• |
• |
- |
- |
- |
|
PCle Form Factor |
- |
- |
- |
- |
• |
- |
• |
• |
• |
Стандартные решения CDFP кабелей от МТ-Системс представлены в таблице ниже. Так же, доступны решения по ТЗ заказчика с заказной длиной, сечением, распиновкой и др.
|
Партномер |
Описание |
Длина, mm |
Документация |
|
8114014 |
CDFP to CDFP, 85Ω, 30AWG |
1000 |
|
|
8114017 |
CDFP to CDFP, 85Ω, 30AWG |
950 |
|
|
8114016 |
CDFP to CDFP, 85Ω, 30AWG |
700 |
|
|
8114015 |
CDFP to CDFP, 85Ω, 30AWG |
350 |
|
По вопросам приобретения и технических консультаций просьба обращаться к нашим специалистам по телефону +7 (812) 325-36-85 или по электронной почте connectors@mt-system.ru
|
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
|
