Новая серия соединителей от Greenconn - GB04
Монолитный тройной разъем на плату и раздельные ответные части на кабель для сохранения пространства и оптимизации расходов!
В эпоху стремительного технологического прогресса электронные устройства становятся все более сложными и совершенными, что приводит к повышенному требованию к характеристикам соединителей. Это особенно заметно в быстро развивающихся отраслях, таких как автомобильная промышленность, умные дома и производственная автоматизация, где растет спрос на высококачественные разъемы. Компания Greenconn представила серию автомобильных соединителей "провод-плата" GB04 в ответ на рыночные потребности, предлагая решение, которое сочетает в себе превосходную производительность и инновационный дизайн, удовлетворяя требованиям к передаче высоких токов и обеспечивая надежные соединения в ограниченном пространстве.

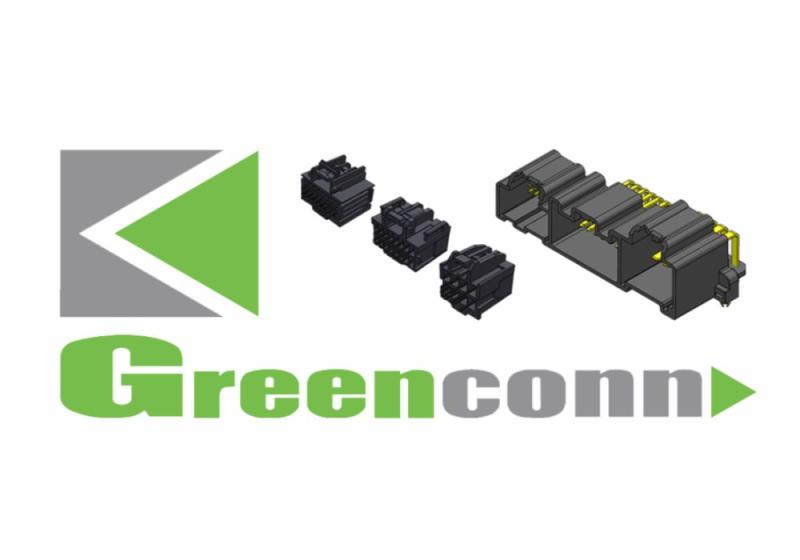

Рисунок 1: Автомобильные соединители "провод-плата" серии GB04 от Greenconn
Используя высокопроизводительные материалы и инновационный интегрированный дизайн корпуса, соединители серии GB04 позволяют значительно сократить занимаемое место на печатной плате и снизить производственные затраты. Уникальная трехразъемная интегрированная конструкция обеспечивает оптимальный баланс между размером и функциональностью, что делает их идеальным решением для применения в компактных устройствах. Соединители серии GB04 оснащены механизмом скрытого соединения и надежной защелкой, что гарантирует простоту и надежность соединения. При вставке каждого контакта раздается слышимый щелчок, что обеспечивает интуитивную обратную связь и подтверждает правильность сборки. Благодаря конструкции рассчитанной на высокие токи и соответствию стандарту USCAR-2, соединители серии GB04 обеспечивают высокую долговечность и надежную работу в сложных условиях эксплуатации.
Рисунок 2: Механизм защелки и двойной фиксации соединителей серии GB04
Особенности продукта:
- Трехразъемная монолитная конструкция: Оптимизирует использование пространства для применения в ограниченном пространстве.
- Защелка: Предотвращает случайное отсоединение и обеспечивает стабильность коммутации.
- Блокировка контакта в посадочном месте: Гарантирует надежное соединение и повышает стабильность контакта.
- Механизм скрытого соединения: Предотвращает неправильную установку и повышает эффективность сборки.
- "Провод-плата": Облегчает монтаж и обслуживание конечного устройства, повышая эффективность эксплуатации.
| Электротехнические характеристики: | |
|---|---|
| Номинальный ток |
0.64*0.64 контакт: 6А (DC) 1.05*0.80 контакт: 15А (DC) 2.80*0.80 контакт: 17А (DC) |
|
Номинальное напряжение |
250 В (AC/DC) |
| Сопротивление изоляции | >100 МОм |
| Сопротивление контактов | < 20 мОм |
| Предельное напряжение | 1000 В (AC) |
| Механические характеристики: | |
| Вибрации и ударные нагрузки | Соответствует стандарту USCAR V1 |
| Требования к окружающей среде: | |
| Рабочая температура | -40°C...+105°C |
Рисунок 3: Характеристики соединителей серии GB04
Материалы и покрытия:
- Изоляционные материалы: Разъем на плату (PA66, черный), разъем на кабель (PBT, черный/коричневый) - обеспечивают отличные изоляционные свойства.
- Материалы контактов: Медный сплав (с покрытием оловом) - обеспечивает хорошую проводимость и устойчивость к коррозии.
- Сечение проводов: 0.35–1.00 мм² (AWG22–16), поддерживают высокие требования к току коммутации.
| Разъем на плату | Разъем на кабель | |||||
|---|---|---|---|---|---|---|
| Количество контактов | Артикул | Разъем по порядку | Количество контактов | Артикул колодки | Артикул контактов | Сечение кабеля |
| 40 | GPZB223 | Разъем 1 | 16 | MCZHA215 | ARH160 | 0.35 - 0.50 мм2 (AWG 22-20) |
| Разъем 2 | 16 | MCZ3A201 | AR3102 | 0.80 - 1.00 мм2 (AWG 18-16) | ||
| Разъем 3 | 8 | MCZZA210 | ARZ1F9 | 0.80 - 1.00 мм2 (AWG 18-16) | ||
Рисунок 4: Таблица выбора соединителей серии GB04
Применения: Автомобильные мультимедийные системы, промышленное оборудование, устройства для умного дома, энергетика и другие отрасли.
