DK8718AD новый 180-ваттный AC-DC преобразователь на GaN транзисторах

20 марта 2024

Dongke Semiconductor представила новое семейство AC-DC преобразователей с интегрированными ГалийНитридным (GaN) силовыми ключами, позволяющее проектировать AC-DС преобразователи мощностью до 180 Вт.

Семейство DK87xxAD построено по ассиметричной полумостовой схеме на основе GaN-транзисторов. Применение DK87xxAD значительно упростит проектирование блока питания и повысит эго эффективность.

Ключевые особенности:
• Интегрированный полумост на двух 700 В GaN HEMT силовых ключах
• Частота переключения до 800 кГц
• Защита от перегрузки, перенапряжения, короткого замыкания, перегрева и т.д.
• Потребление в режиме ожидания менее 50мВт
• Минимум внешних компонентов для реализации блока питания

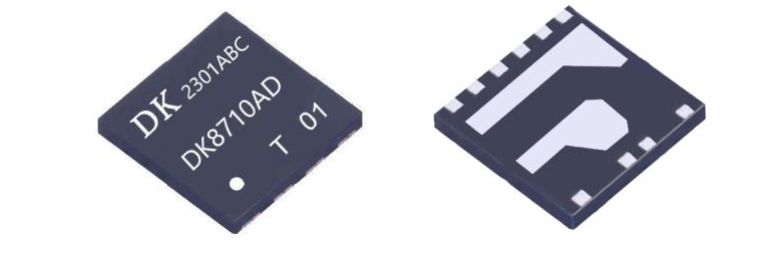

• Корпус DFN8x8

Типичные применения:
• Зарядные устройства для мобильных устройств, в т.ч. с поддержкой быстрой зарядки;
• Источники питания для светодиодных источников света.

Доступные модели:

Модель	HS GaN	LS GaN	Выходная мощность, Вт	Корпус
DK8710AD	700В 480 мОм	700В 480 мОм	100	DFN8x8
DK8712AD	700В 350 мОм	700В 350 мОм	120	DFN8x8
DK8715AD	700В 260 мОм	700В 260 мОм	150	DFN8x8
DK8718AD	700В 150 мОм	700В 150 мОм	180	DFN8x8

Стандартная схема включения:

Для быстрого старта разработки Dongke предлагает образцы, референс дизайны, демонстрационные платы, а также трансформаторы.

По вопросам приобретения и технических консультаций просьба обращаться к нашим специалистам по телефону +7 (812) 325-36-85 или по электронной почте semi@mt-system.ru

Документы

DK87XXAD datasheet_EN 2,3 мб
