Надёжная GNSS-антенна DAS1595R25Y14-70-MT: выгодное предложение
Специальная цена – 27 рублей от 1000 штук на любой объем!
Предложение действует до окончания текущих складских остатков.
Рекомендуем своевременно оформить заказ для обеспечения непрерывности производства.
Компания МТ-Системс предлагает специальные условия приобретения керамической патч-антенны от производителя Glead: DAS1595R25Y14-70-MT — самого популярного варианта для интеграции в GPS/GLONASS трекеры, навигационные модули и устройства спутникового позиционирования.
Компания Jiaxing Glead Electronics входит в крупный китайский холдинг, который является одной из крупнейших организаций в области навигационных устройств и решений на мировом рынке. А непосредственно Glead с 1995 занимается разработками, производством и продажей широкой линейки антенн и керамических компонентов для широкого спектра применения.
Антенна представляет собой керамическую диэлектрическую подложку, на нижней стороне которой сплошная заземленная металлическая пластина, а на верхней – уже рабочая металлическая пластинка (patch), посередине которой расположен пин, подающий ВЧ сигнал.

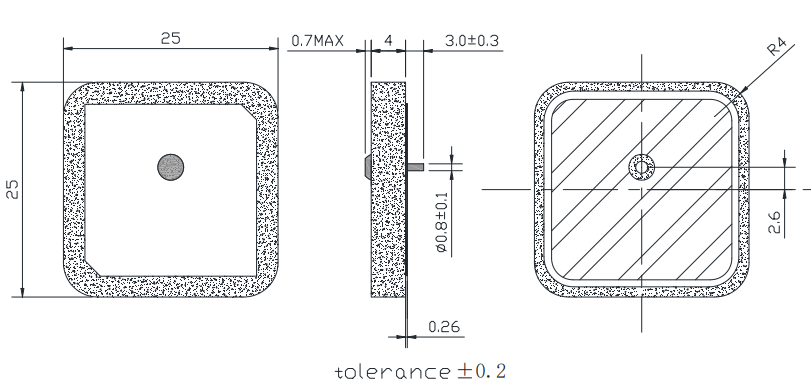

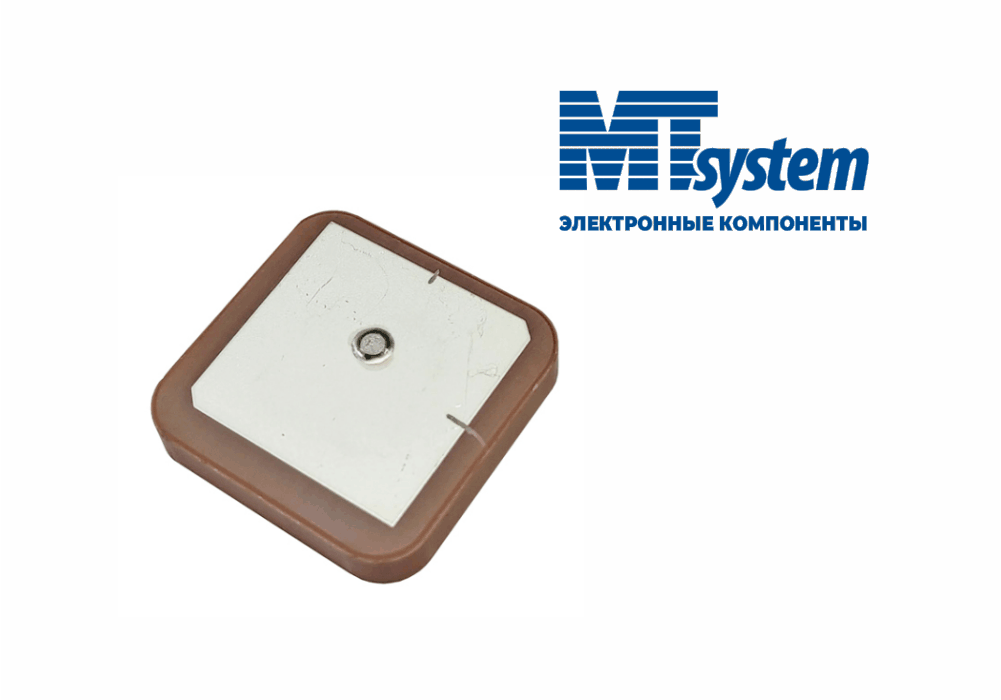

Рис. 1. Схематический вид и реальное изображение
DAS1595R25Y14-70-MT сочетает стабильные электрические характеристики, компактное исполнение и устойчивость к внешним воздействиям. Основные параметры указаны в таблице ниже:
|
Параметр |
Значение |
|
Габариты |
25 × 25 × 4 мм |
|
Центральная частота |
1590 МГц |
|
Диапазон приёма |
GPS (1575,42 МГц) / GLONASS (1602 МГц) |
|
Поляризация |
RHCP (правая круговая) |
|
Импеданс |
50 Ом |
|
Тип монтажа |
SMT (поверхностный монтаж) |
|
Температурная стабильность частоты |
±10 ppm/°C |
|
Диапазон рабочих температур |
от -40 °C до +105 °C |
|
Диапазон температур хранения |
до +110 °C |
Патч-антенна прошла испытания на соответствие требованиям надёжности, включая тесты на воздействие влажности, вибрации, механических ударов (drop shock) и циклических температурных нагрузок.
• Проверенная конструкция
DAS1595R25Y14-70-MT обеспечивает устойчивый приём спутникового сигнала даже при ограниченной видимости неба, а также стабильное согласование с радиочастотными трактами оборудования.
• Совместимость и простота интеграции
Распространенный форм-фактор 25 × 25 × 4 мм позволяет с наименьшими затратами имплементировать DAS1595R25Y14-70-MT в проект на любой стадии, сохраняя при этом отличный уровень усиления и покрытия диаграммы направленности.

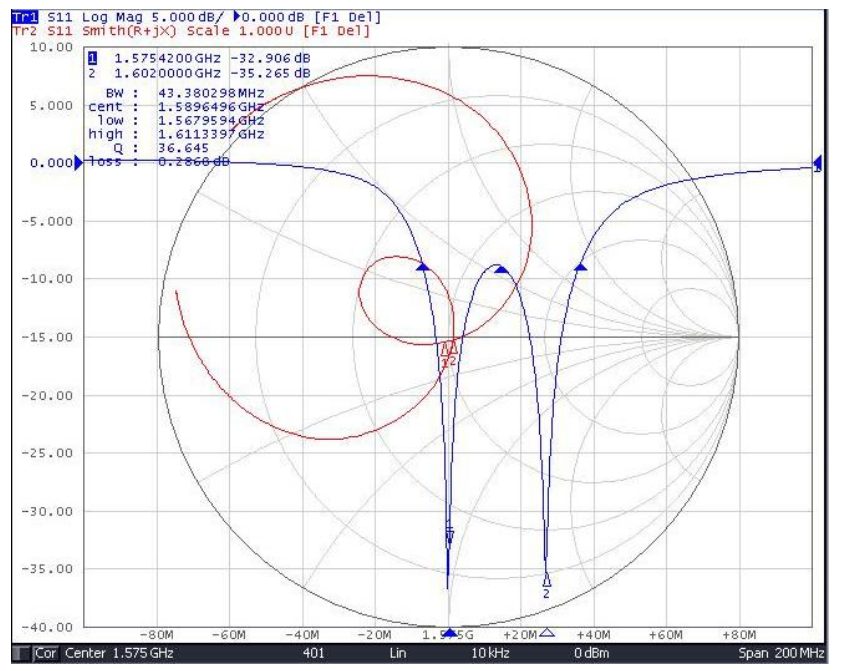

Рис. 2. Частотные характеристики
В рамках текущего предложения действуют дополнительные условия:
• Возможность заказа образцов для тестирования и оценки совместимости с вашим оборудованием.
Это поможет снизить издержки на этапе разработки и внедрения, а также ускорить процесс принятия решения о выборе компонента.
Полный каталог доступен на сайте: Антенны в МТ-Системс
По вопросам приобретения и технических консультаций просьба обращаться к нашим специалистам по телефону +7 (812) 325-36-85 или по электронной почте connectors@mt-system.ru
|
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
|
