CMC – серия силовых дросселей – замена продукции Bourns серии 7100 и Allied серии VCM7100
CMC – серия силовых дросселей открытого типа – прямая замена продукции Bourns серии 7100 (J.W.Miller – серии 7100) и Allied серии VCM7100.
Синфазные дроссели очень широко применяются в качестве классического средства подавления электромагнитных помех, позволяющее снизить уровень нежелательных ЭМИ и улучшить помехоустойчивость электроники.
Синфазные дроссели компании Bourns и других Западных компаний широко применялись на рынке России в качестве средств подавления электромагнитных помех, но в условиях ограничений, доступность продукции Западных компании вызывает ряд затруднений с их поставками на Российский рынок и серьезным ростом цен.
Дроссели серии дросселей CMC производства компании Meisongbei, являясь прямой заменой продукции Bourns серии 7100 (J.W.Miller – серии 7100) и Allied серии VCM7100, позволяет легко подобрать необходимый аналог, при этом получить более бюджетный продукт высокого качества с небольшим сроком поставки и в короткие сроки ввести продукцию Meisongbei в массовый производственный цикл.

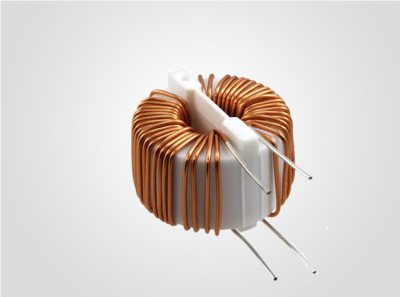

CMC – серия силовых дросселей открытого типа в вертикальном конструктивном исполнении корпуса, включает в себя более 20 продуктов с индуктивностью от 0.51 до 42.5 мГн, рабочим напряжением до 250 VAC, рабочим током до 10 ампер, прочностью изоляции между обмотками до 3750 VAC и широким диапазоном рабочих температур -55…+125°C.
Компании Meisongbei уже зарекомендовала себя на рынке электронных компонентов, как надежный производитель и поставщик качественной продукции. Высококачественные синфазные дроссели серии CMC, полностью совместимы с продуктами компании Bourns серии 7100 (J.W.Miller – серии 7100) и Allied серии VCM7100, а также продукцией других известных производителей.
Подобрать прямой аналог используемого или интересующего вас дросселя, можно самостоятельно используя таблицу или обратиться к специалистам МТ-Системс.
|
Название |
Индуктивность, mH |
DCR (Ohm) |
IDC (А) |
Тип корпуса |
Корпус, мм |
Диапазон рабочих |
Продукт Bourns/Miller |
Продукт Allied |
|
CMC1511-R51-1A |
0.51 |
0.04 |
1 |
вертикальный |
15.5x11.4x15.5 |
-55…125°C |
7101-RC/7101 |
VCM7101-RC |
|
CMC1511-R85-1A |
0.85 |
0.06 |
1 |
вертикальный |
15.5x11.4x15.5 |
-55…125°C |
7102-RC/7102 |
VCM7102-RC |
|
CMC1511-1R7-1A |
1.7 |
0.07 |
1 |
вертикальный |
15.5x11.4x15.5 |
-55…125°C |
7103-RC/7103 |
VCM7103-RC |
|
CMC1511-2R5-1A |
2.55 |
0.1 |
1 |
вертикальный |
15.5x11.4x15.5 |
-55…125°C |
7104-RC/7104 |
VCM7104-RC |
|
CMC1511-4R2-1A |
4.25 |
0.125 |
1 |
вертикальный |
15.5x11.4x15.5 |
-55…125°C |
7105-RC/7105 |
VCM7105-RC |
|
CMC1511-R51-2A |
0.51 |
0.03 |
2 |
вертикальный |
15.5x11.4x15.5 |
-55…125°C |
7106-RC/7106 |
VCM7106-RC |
|
CMC1511-R85-2A |
0.85 |
0.04 |
2 |
вертикальный |
15.5x11.4x15.5 |
-55…125°C |
7107-RC/7107 |
VCM7107-RC |
|
CMC1511-1R7-2A |
1.7 |
0.06 |
2 |
вертикальный |
15.5x11.4x15.5 |
-55…125°C |
7108-RC/7108 |
VCM7108-RC |
|
CMC1511-2R5-2A |
2.55 |
0.075 |
2 |
вертикальный |
15.5x11.4x15.5 |
-55…125°C |
7109-RC/7109 |
VCM7109-RC |
|
CMC1511-R51-3A |
0.51 |
0.02 |
3 |
вертикальный |
15.5x11.4x15.5 |
-55…125°C |
7110-RC/7110 |
VCM7110-RC |
|
CMC1511-R85-3A |
0.85 |
0.03 |
3 |
вертикальный |
15.5x11.4x15.5 |
-55…125°C |
7111-RC/7111 |
VCM7111-RC |
|
CMC2041-R85-2A |
0.85 |
0.05 |
2 |
вертикальный |
20.3x14x20.3 |
-55…125°C |
7112-RC/7112 |
VCM7112-RC |
|
CMC2041-1R7-2A |
1.7 |
0.075 |
2 |
вертикальный |
20.3x14x20.3 |
-55…125°C |
7113-RC/7113 |
VCM7113-RC |
|
CMC2041-2R5-2A |
2.55 |
0.085 |
2 |
вертикальный |
20.3x14x20.3 |
-55…125°C |
7114-RC/7114 |
VCM7114-RC |
|
CMC2041-4R2-2A |
4.25 |
0.11 |
2 |
вертикальный |
20.3x14x20.3 |
-55…125°C |
7115-RC/7115 |
VCM7115-RC |
|
CMC2041-6R8-2A |
6.8 |
0.2 |
2 |
вертикальный |
20.3x14x20.3 |
-55…125°C |
7116-RC/7116 |
VCM7116-RC |
|
CMC2041-R85-5A |
0.85 |
0.035 |
5 |
вертикальный |
20.3x14x20.3 |
-55…125°C |
7117-RC/7117 |
VCM7117-RC |
|
CMC3020-1R7-5A |
1.7 |
0.04 |
5 |
вертикальный |
30.5x20.3x30.5 |
-55…125°C |
7118-RC/7118 |
VCM7118-RC |
|
CMC3020-4R2-4A |
4.25 |
0.046 |
4 |
вертикальный |
30.5x20.3x30.5 |
-55…125°C |
7119-RC/7119 |
VCM7119-RC |
|
CMC3020-6R8-4A |
6.8 |
0.06 |
4 |
вертикальный |
30.5x20.3x30.5 |
-55…125°C |
7120-RC/7120 |
VCM7120-RC |
|
CMC3020-42R-2A |
42.5 |
0.2 |
2 |
вертикальный |
30.5x20.3x30.5 |
-55…125°C |
7121-RC/7121 |
VCM7121-RC |
|
CMC3020-25R-4A |
25.5 |
0.13 |
4 |
вертикальный |
30.5x20.3x30.5 |
-55…125°C |
7122-RC/7122 |
VCM7122-RC |
|
CMC3020-9R3-5A |
9.35 |
0.072 |
5 |
вертикальный |
30.5x20.3x30.5 |
-55…125°C |
7123-RC/7123 |
VCM7123-RC |
|
CMC3020-2R5-10A |
2.55 |
0.02 |
10 |
вертикальный |
30.5x20.3x30.5 |
-55…125°C |
7124-RC/7124 |
VCM7124-RC |
Основанная в 2003 году компания Meisongbei сконцентрировалась на производстве различных типов индуктивных компонентов, таких как: силовые и сигнальные катушки индуктивности и трансформаторы, силовые и сигнальные дроссели, индуктивности и дроссели на основе керамики, Ethernet трансформаторы. Так же компания предлагает большой ассортимент ферритовых компонентов для подавления электромагнитного излучения и ферритовые сердечники.
Доступность:
Представленные высоковольтные дроссели компании Meisongbei серии CMC находятся в массовом производстве и доступны для заказа, подробности уточняйте у специалистов МТ-Системс.
По вопросам приобретения и технических консультаций просьба обращаться к нашим специалистам по телефону +7 (812) 325-36-85 или по электронной почте passive@mt-system.ru
|
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
|
