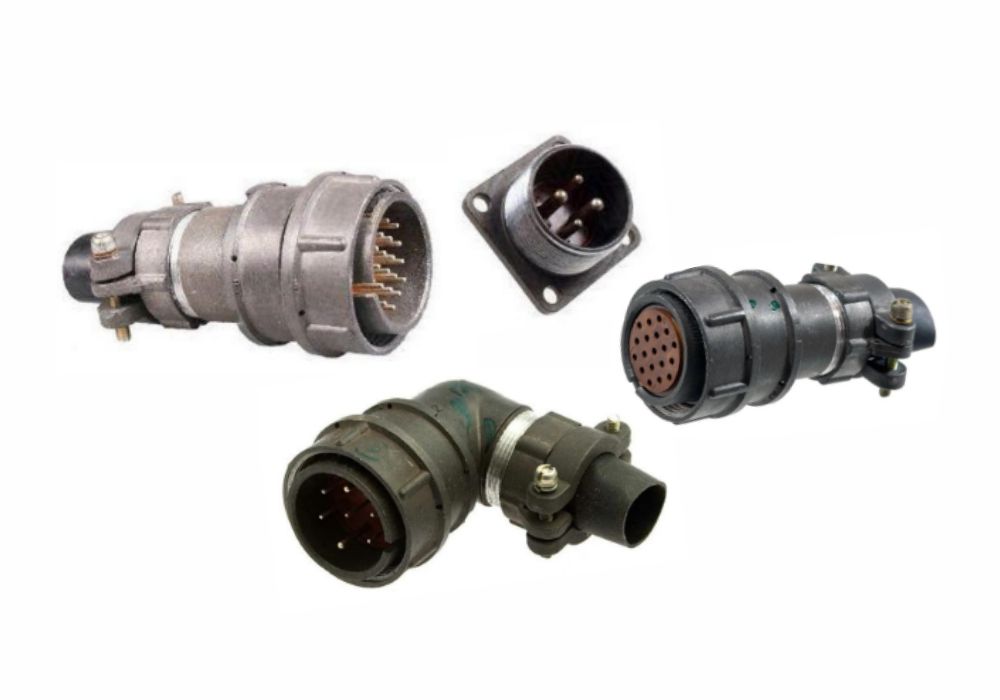

Аналоги отечественных серий 2РМ/2РМТ/2РМД, образцы на складе МТ-Системс
Мы рады сообщить о поступлении на склад испытанных аналогов популярных отечественных разъемов серий 2РМ/2РМТ/2РМД, широко использующихся в радиоэлектронной аппаратуре.
Ряд наших заказчиков уже успешно протестировали образцы этих аналогов для своих устройств железнодорожной, телекоммуникационной, промышленной отраслей.
Характеристики
|
Рабочая температура |
-60°C～+150°C |
|
Рабочее напряжение |
400V（AC） |
|
Рабочий ток на контакт |
φ1.0 - 5A φ1.5 - 10A |
|
Сопротивление электрического контакта |
φ1.0 - 0.005 Ом φ1.5 - 0.0025 Ом |
| Сопротивление изоляции |
При нормальных условиях ≥ 20 MОм С повышенной влажностью ≥ 2 MОм |
|
Сопротивление корпуса |
≤0.0025 Ом |
|
Вибрация |
10～200Hz 10g |
|
Нагрузка |
25g |

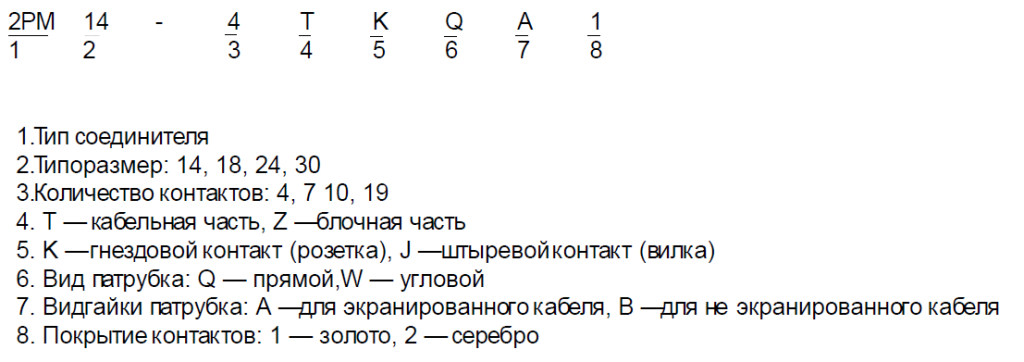

Система обозначений аналогов 2РМ
Даташит|
Партномер |
Возможные аналоги для позиций |
|
2PM14-4TKQB2 |
2РМТ14КПН4Г1В1В |
|
2PM14-4ZJ |
2РМ14Б4Ш1В1, 2РМ14Б4Ш1В1Б |
|
2PM14-4ZJ2 |
2РМ14Б4Ш |
|
2PM14-4ZJQB2 |
2РМ14БПН4Ш1В1 |
|
2PM18-4TKQB2 |
2РМД18КПН4Г5В1 |
|
2PM18-4ZJ2 |
2РМД18Б4Ш5В1 |
|
2PM18-4ZJQB2 |
2РМДТ18БПН4Ш5В1В |
|
2PM18-4ZK2 |
2РМ18Б4Г |
|
2PM18-7TJQB2 |
2РМ18КПН7Ш, 2РМТ18КПН7Ш1В1В |
|
2PM18-7TKQB2 |
2РМТ18КПН7Г1В1В |
|
2PM18-7ZJ2 |
2РМТ18Б7Ш1В1В |
|
2PM18-7ZJQB2 |
2РМТ18БПН7Ш1В1В |
|
2PM18-7ZK2 |
2РМ18Б7Г |
|
2PM18-7ZKQB2 |
2РМТ18БПН7Г1В1В |
|
2PM22-10TJQB2 |
2РМ22КПН10Ш1В1 |
|
2PM22-10ZK2 |
2РМ22Б10Г1В1 |
|
2PM22-4TJQB2 |
2РМТ22БПН4Г3В1В |
|
2PM22-4TKQB2 |
2РМТ22КПН4Г3В1В |
|
2PM22-4ZJ2 |
2РМТ22Б4Ш3В1В |
|
2PM22-4ZKQB2 |
2РМТ22КПН4Ш3В1В |
|
2PM24-10TKQB2 |
2РМДТ24КПН10Ш5В1В |
|
2PM24-19ZJ2 |
2РМ24Б19Ш1В1 |
Схемы расположения контактов и электрические параметры соединителей 2РМ и их аналогов
|
Тип разъема |
Схема расположения и обозначение контактов |
Диаметр контактов, ММ |
Количество контактов |
|
2РМ14 |
|
|
4 |
|
2РМ18 |
|
|
4 |
|
|
|
7 |
|
|
2РМ22 |
|
|
4 |
|
|
|
10 |
|
|
2РМ24 |
|
|
10 |
|
|
|
19 |
По вопросам приобретения и технических консультаций просьба обращаться к нашим специалистам по телефону +7 (812) 325-36-85 или по электронной почте connectors@mt-system.ru
|
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
|
